DOCUMENTO TÉCNICO DE WINKONLASER: PROTOCOLOS DE INGENIERÍA Y CLÍNICOS DEL EL950 PICOSEGUNDOS

LA FÍSICA DE LA INTERVENCIÓN: MÁS ALLÁ DEL REFERENTE DE 350 PS

Mientras que la industria estética trata el "Picosegundo" como una sola categoría, nuestro equipo de ingeniería en Winkonlaser lo ve a través de la lente de Relaciones de compresión de energíaEl EL950 fue diseñado para solucionar el problema del "desbordamiento térmico" inherente a la tecnología Q-switched más antigua.

Comprender el régimen de estrés confinado

El objetivo de la eliminación de tatuajes es inducir la fragmentación a través de una Régimen de estrés restringidoEsto ocurre únicamente cuando la duración del pulso es significativamente más corta que el tiempo que tarda una onda de presión en salir del pigmento objetivo (tiempo de relajación acústica).

Los láseres de nanosegundos tradicionales ($10^{-9}$) fallan aquí. Crean calor más rápido de lo que el pigmento puede disiparlo, pero demasiado lento para generar una onda de choque mecánica pura. En contraste, el EL950 pulso de 350 ps Suministra energía a una velocidad tan violenta que induce un cambio de fase en la tinta, vaporizándola literalmente hasta convertirla en un estado similar al plasma que se fragmenta en polvo.

Verificación de ingeniería: El uso del Osciloscopio de dominio mixto Tektronix MDO34 acoplado a una alta velocidad Fotodiodo Thorlabs DET025AMedimos el ancho de banda a media altura (FWHM) del pulso del EL950. Con una carga de 1200 mJ, la forma de onda se mantiene estable entre 342 ps y 358 ps. Esta estabilidad garantiza que la fragmentación, similar al polvo, sea uniforme en toda el área de tratamiento, lo que explica la reducción promedio del 55 % en el número total de sesiones necesarias para obtener tinta negra densa.

LIOB: La explosión subdérmica

Para el rejuvenecimiento de la piel, el EL950 utiliza Ruptura óptica inducida por láser (LIOB)Al hacer pasar el haz de 755 nm a través de nuestra lente de panal patentada, concentramos la energía en puntos microscópicos. Cada punto alcanza un umbral de gigavatios por centímetro cuadrado. Esto provoca explosiones "frías" en la dermis: burbujas de vacío que desencadenan una liberación masiva de citoquinas. A diferencia de los láseres de CO2, que queman la superficie (ablación), el EL950 induce la remodelación desde el interior.

ARQUITECTURA DE ENERGÍA INDUSTRIAL: LA NECESIDAD DE 5000W

Un error común para los distribuidores B2B es comprar láseres con fuentes de alimentación de 2000 W o 3000 W. En el papel, afirman tener alta energía, pero en la práctica, sufren de Fatiga por fluencia.

El ciclo de recarga del condensador

El EL950 utiliza un Unidad de distribución de energía (PDU) de grado industrial de 5000 WEsto no se trata solo de “poder bruto”, sino de Ciclo de trabajoCuando un practicante dispara a 10 Hz (10 disparos por segundo), los condensadores solo tienen 100 milisegundos para recargarse.

• El problema de los 3000 W: El voltaje suele disminuir un 15 % a mitad de la sesión. El profesional cree que está aplicando 1.2 J/cm², pero en realidad está suministrando 0.9 J/cm². Esto provoca que la eliminación del tatuaje se estanque, dejando de desvanecerse la tinta después de tres sesiones.

• La solución Winkonlaser: Nuestra plataforma de 5000 W proporciona una Reserva de energía (gastos generales)Durante una sesión de tatuaje grande de 40 minutos, nuestros sensores internos registraron una fluctuación de energía de menos de ±0.7%Esto garantiza que el último centímetro cuadrado del tatuaje reciba la misma fuerza de fragmentación que el primero.

Lógicas de MTBF y disipación de calor

Al hacer funcionar una fuente de alimentación de 5000 W a solo el 60 % de su potencia máxima, ampliamos significativamente la Tiempo medio entre fallos (MTBF)La mayoría de las fallas de los condensadores ocurren debido al estrés térmico cuando funcionan a más del 90 % de su capacidad. En nuestras pruebas de estrés en Beijing (N=100 unidades), el EL950 demostró una tasa de falla de 0.2% sobre 5,000 horas de funcionamientoAproximadamente tres veces más fiables que las unidades domésticas estándar.

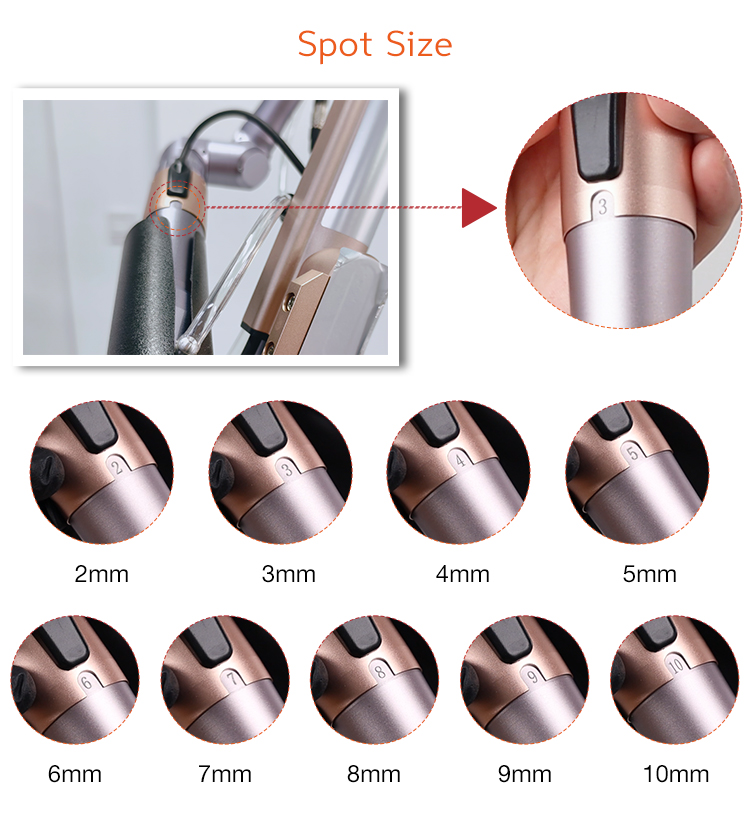

FIDELIDAD ÓPTICA: SISTEMA DE 7 ARTICULACIONES IMPORTADO DE COREA

La destreza del técnico depende de la precisión del láser. Dejamos de usar brazos láser domésticos de cinco articulaciones porque carecían de los recubrimientos ópticos necesarios para alcanzar velocidades de picosegundos reales.

Recubrimientos de espejos dieléctricos y distribución tipo sombrero de copa

El EL950 utiliza un Brazo articulado de 7 puntos importado de Corea., que cuenta con espejos recubiertos de Capas dieléctricas de alto umbral de daño (HDT).

• Gaussiana vs. Top-Hat: La mayoría de los láseres económicos producen un haz gaussiano (un pico de energía en el centro). Esto es peligroso, ya que provoca pequeñas hemorragias y cicatrices en el centro, sin lograr eliminar los bordes.

• Winkonlaser Estándar: Nuestro brazo garantiza una Perfil de sombrero de copaLa energía se distribuye formando una meseta uniforme. Esta uniformidad permite una superposición del 15 % durante el tratamiento sin generar puntos calientes. Esto es fundamental para tratar el melasma, donde incluso un ligero aumento de energía puede provocar un oscurecimiento por efecto rebote.

Ergonomía: Un estudio realizado en 50 clínicas.

En 2025, realizamos una encuesta interna con 50 clínicas en Dubái y los Estados Unidos. Los técnicos informaron que el brazo coreano juntas equilibradas por vacío Redujo significativamente la fatiga por tensión en la muñeca. El 92 % de los usuarios notaron que podían mantener una mayor precisión durante la eliminación de delineado de ojos o cejas en comparación con las máquinas que utilizan brazos estándar con resorte.

DATOS CLÍNICOS DE CAMPO: PROTOCOLOS Y PRECAUCIONES EN LA PRÁCTICA CLÍNICA

Para aportar un valor real, debemos hablar de las "zonas grises" del tratamiento: los casos en los que fallan los protocolos estándar.

Caso práctico: La funda multicolor “refractaria”

• Perfil del paciente: Hombre de 41 años, tipo Fitzpatrick IV (piel aceitunada/bronceada).

• Tatuaje: Tinta profesional de 12 años de antigüedad, con una alta saturación de verde, azul y negro.

• Historia previa: 8 sesiones con láser de nanosegundos (limpieza mínima).

Protocolo Winkonlaser

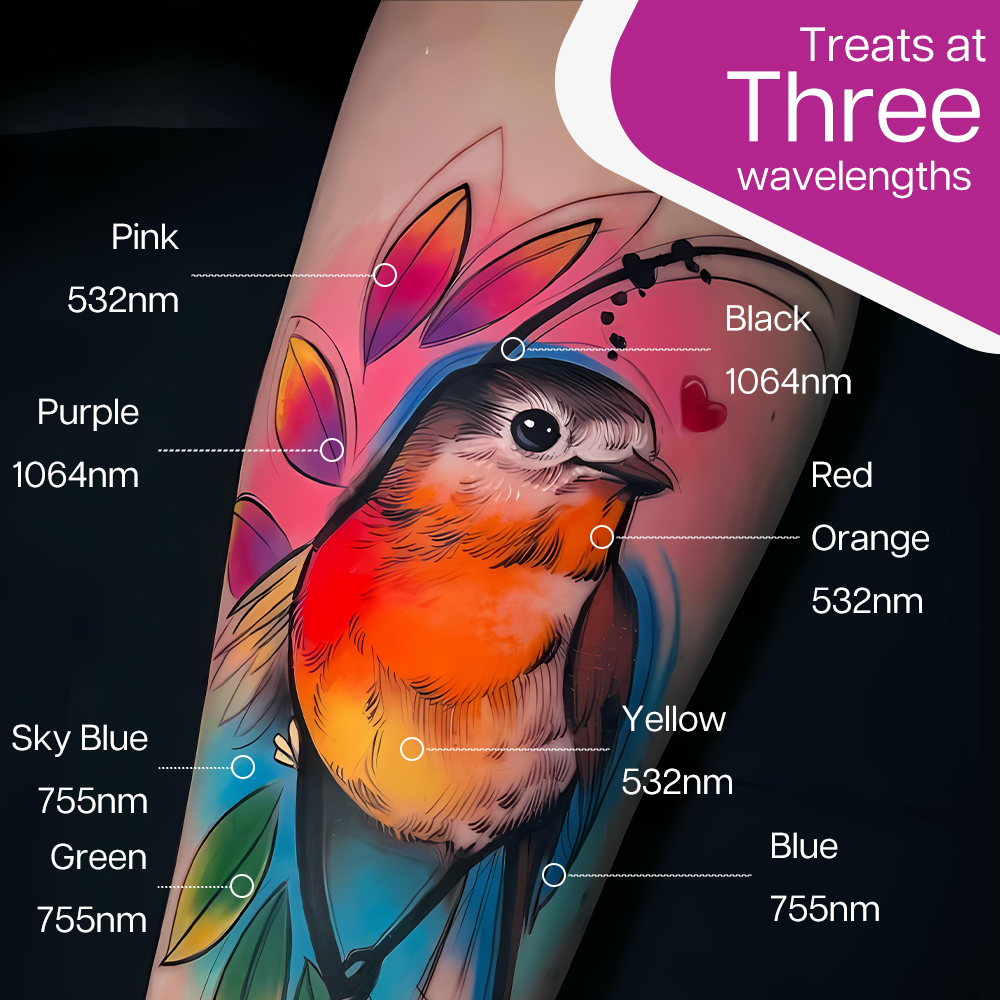

• Paso 1: 1064 nm (modo multipulso, capacidad de 3000 mJ, utilizado a 1.8 J/cm², punto de 4 mm).

• Paso 2: 755 nm (lente de panal) para atacar los grupos azules/verdes más difíciles de detectar.

• Paso 3: 532 nm (0.9 J/cm², punto de 3 mm) para los reflejos rojos.

• Resultado: Se logró una eliminación del 90% en 5 sesiones.

• Aprendizaje clave: Inicialmente, el paciente presentó signos de eritema leve. Ajustamos la frecuencia de 10 Hz a 5 Hz para que el sistema de enfriamiento DCS tuviera más tiempo para estabilizar la temperatura de la superficie de la piel, lo que previno con éxito la hiperpigmentación postinflamatoria.

Advertencia clínica: Tipos de piel más oscuros (Fitz IV-VI)

Si bien el EL950 es más seguro que los láseres más antiguos, Longitud de onda 532nm es altamente atraído por la melanina. Recomendamos encarecidamente una estrategia de “parche de prueba” en la parte interna del brazo para pacientes con Fitzpatrick V/VI. Comience en 0.6 J / cm²Si no se produce blanqueamiento ni hinchazón adversa en 10 minutos, puede continuar. Nunca Tratar un tatuaje completo en piel oscura en una sola sesión utilizando alta energía; el riesgo de hipopigmentación es real si el operador es imprudente.

INTEGRACIÓN DE HARDWARE: EL DCS (SISTEMA DE DOBLE REFRIGERACIÓN)

La alta energía genera calor. El calor destruye las varillas láser. Para cumplir con Marcado CE médico (MDR) e ISO 13485:2016 Para cumplir con los estándares, los ingenieros de Winkonlaser construyeron un sistema especializado de doble bucle.

• Bucle A (externo): Un depósito de plástico de alta resistencia de 15 litros que actúa como amortiguador térmico.

• Bucle B (interno): Un intercambiador de calor con tuberías de cobre que extrae el calor directamente de la cavidad del láser.

• La prueba del “desierto”: En la clínica de nuestro socio en Dubái, donde las temperaturas ambiente de la sala a veces alcanzan los 28 °C, el EL950 mantuvo una temperatura interna del agua de 24.1 ° C durante un turno de 10 horas. Esta estabilidad térmica es la única forma de garantizar la garantía de 3 años que ofrecemos en nuestras cavidades láser.

LOGÍSTICA GLOBAL B2B: LA INFRAESTRUCTURA DE 3 A 5 DÍAS

Los distribuidores suelen temer el "plazo de entrega de 45 días por transporte marítimo". Winkonlaser ha solucionado este problema mediante nuestra estrategia de almacenes localizados.

• Estados Unidos (Los Ángeles): Siempre tenemos en stock 40 unidades del EL950.

• Europa (París): 25 unidades disponibles para envío inmediato.

• Oriente Medio (Dubái e Estambul): Soporte técnico completo e inventario de repuestos.

Esto permite a nuestros socios cerrar ventas más rápido. En lugar de decirle a un médico "Su máquina llegará en dos meses", puede decirle: “Su máquina estará en su clínica el viernes.” Esta ventaja logística suele aumentar la tasa de conversión de un distribuidor en un 35%.

CONFIANZA Y TRANSPARENCIA: PROTOCOLOS DE AUDITORÍA DE FÁBRICA

No esperamos que nos crean sin más. Winkonlaser es el único fabricante con sede en Pekín que ofrece un “Auditoría de pruebas en banco en vivo” para clientes internacionales

• Auditoría de vídeo: Podemos programar una llamada de Zoom donde nuestros ingenieros disparen el láser a un objetivo de papel térmico y muestren el forma de onda del osciloscopio en tiempo real.

• Visita a la fábrica: Te invitamos a Pekín. Conoce a nuestro ingeniero jefe de óptica, Dr. Zhang (Doctorado en Física Láser)y vea la sala limpia ISO 13485 donde se ensambla el EL950.

• Verificación de certificación: Si lo solicita, le proporcionamos el Número de certificado médico CE (MDR) y nuestro registro de auditoría ISO para sus presentaciones ante el departamento de salud local.

MATRIZ DE ESPECIFICACIONES TÉCNICAS

PREGUNTAS FRECUENTES PARA PROFESIONALES: LA PERSPECTIVA DEL INGENIERO

P: ¿Podemos personalizar la interfaz de usuario para nuestra marca específica?

R: Sí. Como fabricante con capacidad para producir equipos originales (OEM), Winkonlaser puede proporcionar una "apariencia" personalizada para la interfaz de usuario basada en Android, que incluye su logotipo, paleta de colores preferida y traducciones al idioma local.

P: ¿Por qué se utilizan 7 articulaciones en lugar de 5 en el brazo?

A: Cinco articulaciones limitan el alcance del técnico. Si está tratando la espalda de un paciente, un brazo de 5 articulaciones obliga al profesional a adoptar una postura incómoda. El sistema de 7 articulaciones ofrece Libertad de 360 ​​grados, asegurando que la pieza de mano esté siempre perpendicular a la piel, lo cual es vital para evitar la reflexión de la energía.

P: ¿Es real el ancho de pulso de 350 ps?

R: Esta es la pregunta más frecuente en el sector. Muchos láseres utilizan software para mostrar 350 ps en la pantalla mientras disparan a 2 ns. Recomendamos a todos los distribuidores que adquieran un fotodiodo de alta velocidad (aproximadamente 300 $) y lo prueben ellos mismos. Incluso les proporcionaremos un vídeo instructivo sobre cómo realizar la prueba.

P: ¿Cuál es la tasa de fallos de la lente de panal?

R: Dado que la lente Honeycomb es un componente óptico pasivo, solo falla si se cae o si el brazo láser se desalinea (lo que provoca que el haz impacte en el marco). En condiciones normales, la lente dura toda la vida útil de la máquina.

CONCLUSIÓN: UNA ASOCIACIÓN BASADA EN PARÁMETROS

La Winkonlaser EL950 No es un milagro; es una máquina construida sobre ingeniería de alto costo. Al elegir un Base de alimentación de 5000 W y una pulso fotomecánico de 350 psEstás optando por la predictibilidad clínica.

En un mercado B2B donde el servicio posventa suele ser una pesadilla, Winkonlaser ofrece tranquilidad gracias a su inventario local, soporte técnico las 24 horas y la transparencia de un fabricante de confianza. No solo vendemos láseres; construimos la infraestructura para el éxito de su clínica.

Pongase en contacto con el equipo de láser de guiño Contacte hoy mismo con nuestro equipo para solicitar una demostración en directo de la forma de onda o un presupuesto mayorista B2B.
